Grue mobile avec grutier : dimensionner, préparer un levage

Une grue mobile avec grutier se dimensionne sur trois valeurs : la charge à lever, la portée entre l’axe de la grue et le point de pose, la hauteur sous crochet. Reste à préparer le sol, la voirie et la chronologie des manœuvres avant l’arrivée du porteur.

Quand votre chantier appelle une grue mobile avec grutier

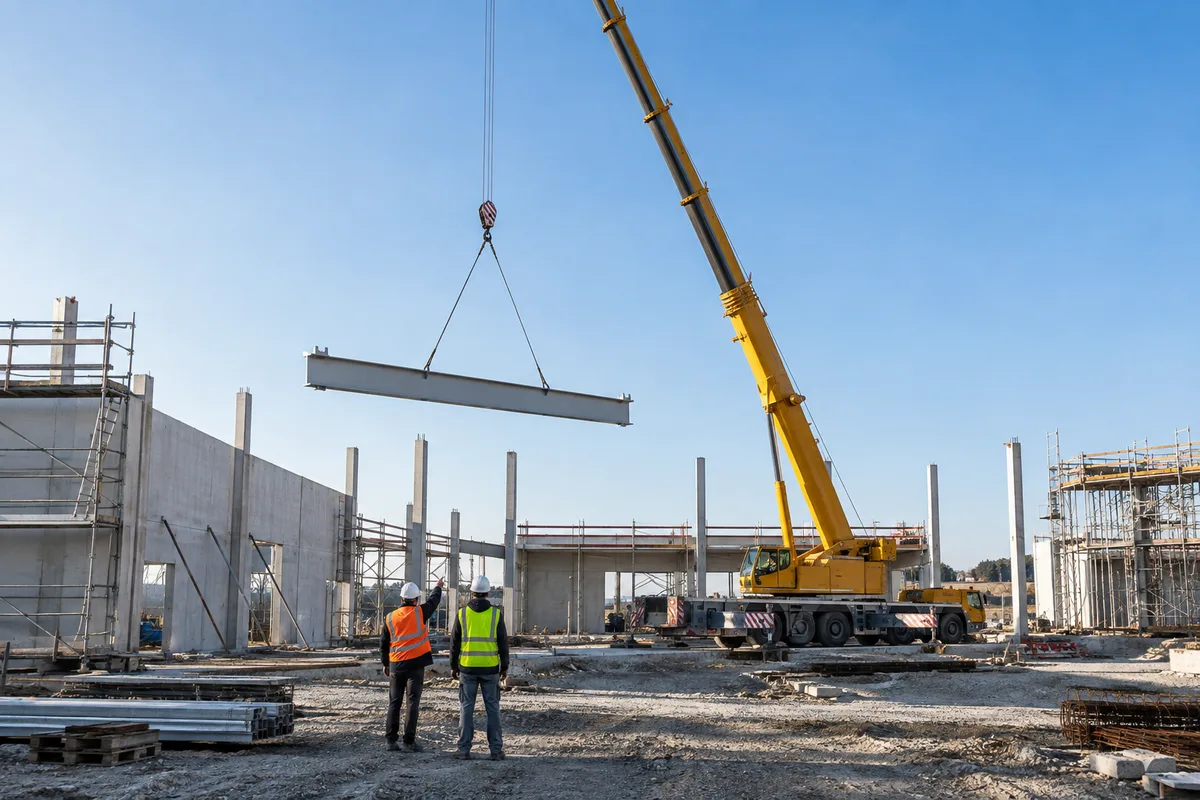

Le terme désigne une machine précise : une grue automotrice montée sur un porteur routier, flèche télescopique déployée depuis le camion. Elle arrive par la route, se cale sur ses stabilisateurs, lève, puis repart le jour même.

Les chantiers qui la réclament se ressemblent : une charge trop lourde, trop haute ou trop éloignée pour les moyens de l’entreprise.

• pose de fermes de charpente et de pannes sur un bâtiment agricole ou industriel ;
• mise en place de dalles, de prédalles et d’éléments préfabriqués ;
• montage d’une structure métallique ou d’une passerelle ;
• pose d’une cuve ou d’un groupe de climatisation en toiture ;
• dépose et reprise de containers ou de machines-outils.

Deux autres familles encadrent ce domaine. Le camion bras, grue de chargement montée sur un porteur, reprend des charges modérées à faible portée. La grue à tour s’installe pour des mois, avec son montage et son emprise au sol. Entre les deux, la grue mobile tient le levage ponctuel, exigeant en capacité et court en durée.

Le reste du parc se loue selon d’autres logiques : notre guide de la location de matériel de travaux publics traite des clauses du contrat et du seuil au-delà duquel l’achat reprend l’avantage.

Ce que comprend une location de grue mobile avec opérateur

Une grue mobile se loue comme une prestation, rarement comme un engin nu. Le loueur envoie la machine et le conducteur qui la met en œuvre, parce que ce matériel réclame une qualification formelle.

La chaîne couverte dépasse la seule journée de levage : acheminement du porteur, calage, mise en œuvre manœuvre par manœuvre, puis repli. Les accessoires suivent la machine, élingues, palonniers, crochets et plaques. Certains loueurs ajoutent un bureau d’études et se chargent des démarches de voirie.

Sur sa page consacrée aux grues mobiles, MP Location décrit une location clé en main, de l’acheminement de l’engin à sa restitution : chauffeur-opérateur titulaire du CACES, élingues et palonniers fournis, bureau d’études qui vient voir le chantier, démarches de voirie prises en charge. La liste des machines, de 40 à 300 tonnes en Liebherr, donne un exemple de parc avec opérateur lisible modèle par modèle, avec les capacités et les longueurs de flèche annoncées, pour des chantiers du Loiret, de l’Eure-et-Loir et d’Île-de-France.

Une page de parc montre ce qui existe et ce qui entre dans la prestation. Le modèle retenu et la configuration de levage, eux, se décident sur votre chantier, après la visite et la lecture de l’abaque : les sections suivantes détaillent cette part du travail.

La qualification du conducteur, elle, est encadrée. La recommandation R.483 de la Caisse nationale de l’assurance maladie porte sur les grues mobiles, avec deux catégories listées par l’INRS : A pour les flèches treillis, B pour la flèche télescopique. Le CACES évalue les compétences théoriques et pratiques ; l’autorisation de conduite est délivrée par l’employeur au titre de l’article R. 4323-56 du code du travail, après formation adéquate, aptitude médicale et contrôle du savoir-faire. Le grutier détient aussi les permis C et CE pour amener le porteur sur site. Les catégories des autres engins figurent dans notre page sur le CACES travaux publics.

Reste ce que le loueur ne fera pas à votre place : la plateforme de travail, l’accès dégagé jusqu’au poste de calage, la désignation d’un chef de manœuvre et d’un élingueur, la coordination des corps d’état.

Dimensionner : charge, portée, hauteur sous crochet

Trois mesures commandent le choix de la machine, et aucune ne se devine au téléphone.

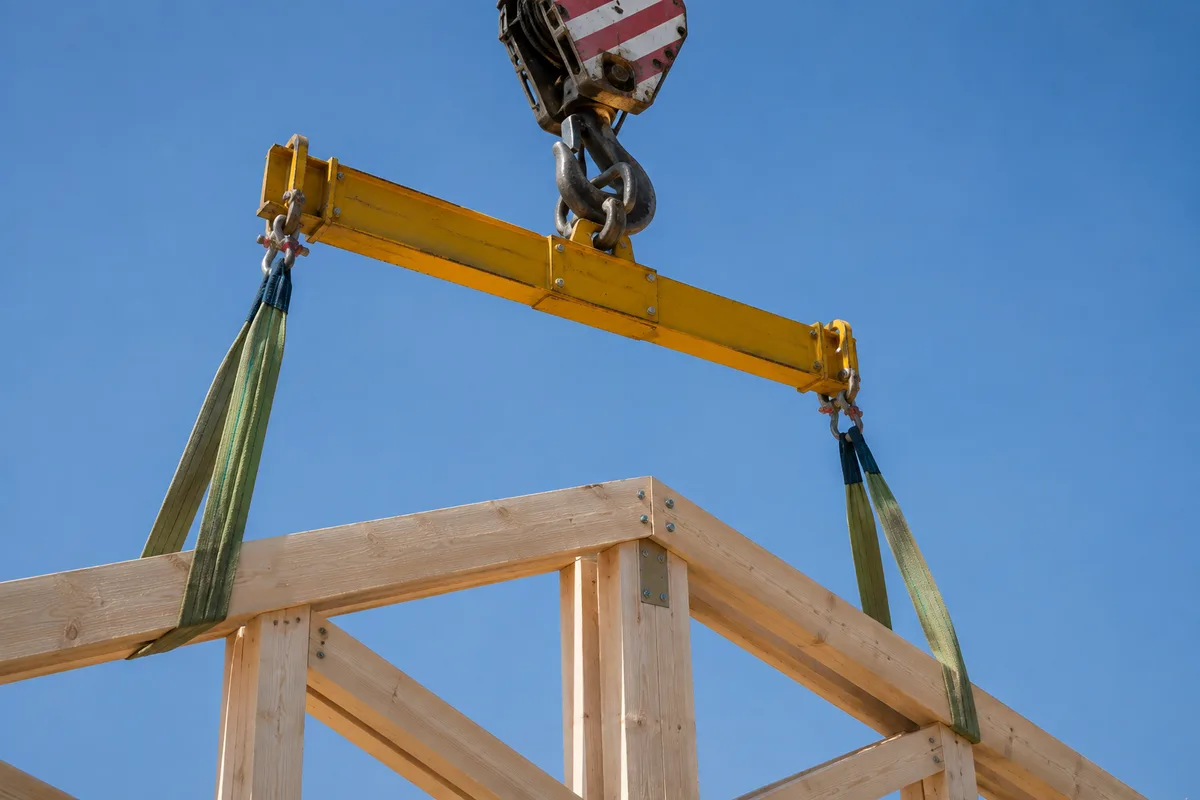

La charge d’abord. Le poids à retenir est celui de la pièce augmenté des accessoires : élingues, palonnier, crochet, gabarit de pose. Une ferme livrée avec son berceau de manutention pèse plus que la ferme seule.

La portée ensuite. Elle se mesure horizontalement entre l’axe de rotation de la grue et le point de pose, pas entre le camion et la façade.

La hauteur sous crochet enfin. Additionnez la hauteur du point de pose, celle de la pièce suspendue, la longueur de l’élingage et une réserve de débattement.

Ces trois valeurs se lisent ensemble dans l’abaque de charge : le tableau du constructeur qui donne, pour une longueur de flèche, une portée et une configuration de contrepoids données, la charge maximale admissible. La capacité de levage nominale, celle qui nomme le modèle, correspond à la portée la plus courte, flèche rentrée. Une machine de cinquante tonnes ne lève pas cinquante tonnes à trente mètres de son axe.

Trois situations montrent ce basculement. Sur une charpente de hangar, les pièces restent légères mais la portée est longue : la distance commande la machine. Pour une cuve posée en toiture, la hauteur sous crochet et le survol du bâtiment pèsent autant que le poids. Derrière un bâtiment fermé à l’arrière, la grue stationne loin et déploie une flèche longue, donc un contrepoids plus lourd.

Le sol et les accès décident avant la machine

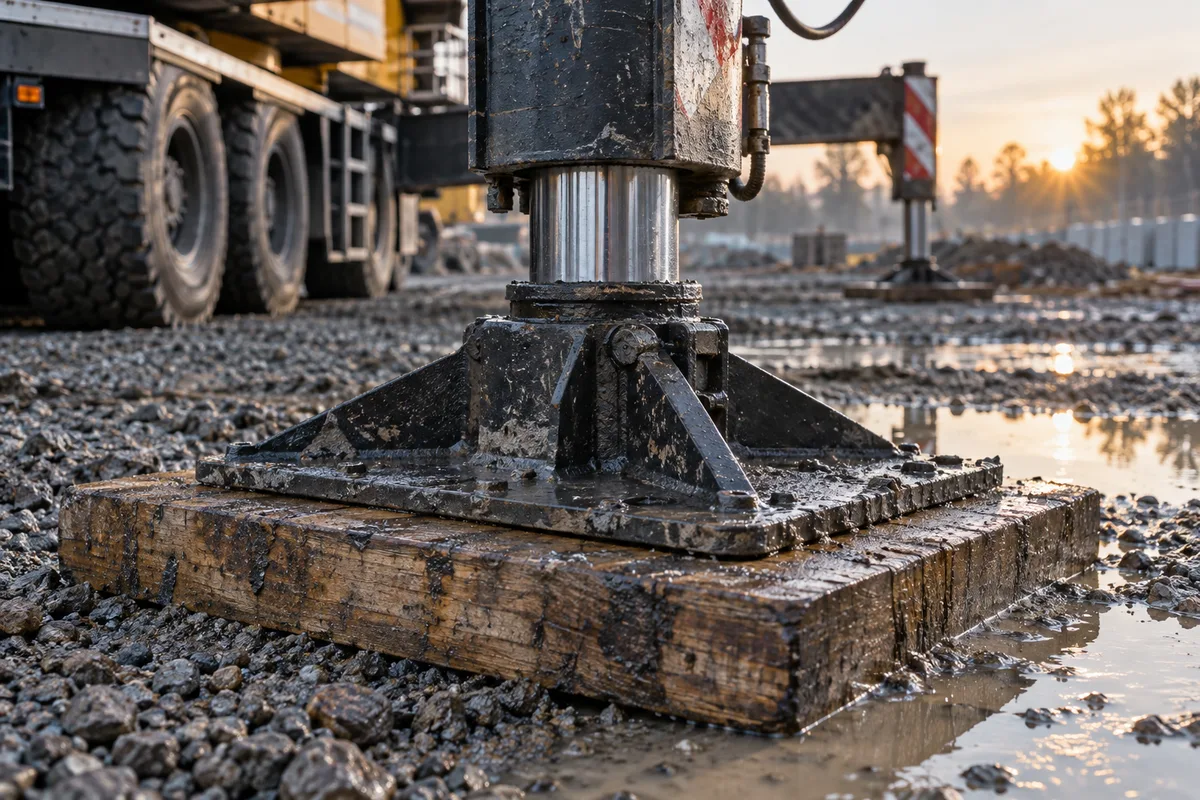

Une grue mobile ne travaille pas sur ses pneus. Elle transfère son poids et celui de la charge par quatre stabilisateurs, bras télescopiques sortis de part et d’autre du châssis, dont chaque patin repose sur des plaques de calage qui répartissent la pression.

Le sol se reconnaît donc avant la venue de l’engin. Un remblai récent, une tranchée rebouchée la semaine précédente, un regard, un dallage de parking au-dessus d’un sous-sol : autant de points où la pression sous patin devient le sujet principal. Les règles de portance décrites dans notre guide des travaux publics et du terrassement commandent la position de calage.

L’accès compte autant que la surface de travail, car le porteur est long et lourd à l’essieu.

• largeur de passage, hauteur libre sous porche, sous câble ou sous auvent ;
• rayon de braquage et aire de retournement, pour éviter une longue marche arrière ;
• pente et devers de la zone de calage, dans les limites de la notice ;
• réseaux enterrés repérés, bordures et caniveaux fragiles ;
• distance aux lignes électriques aériennes, qui impose une mise hors tension avec le gestionnaire du réseau.

Cette liste explique pourquoi une visite précède tout devis sérieux. Un loueur qui envoie son bureau d’études mesurer les accès et les obstacles engage sa proposition sur des données réelles.

Préparer le jour du levage

Le document qui tient l’opération est le plan de levage. Il nomme la machine retenue, fixe sa position au sol, liste les charges avec leurs accessoires, décrit la chronologie des manœuvres et délimite les zones interdites pendant le survol. Il se rédige avant, pas le matin même.

Vient la voirie. D’après la fiche Permis de stationnement et permission de voirie de Service-Public, vérifiée le 17 décembre 2024, le stationnement provisoire d’un engin, grue ou camion-nacelle, relève du permis de stationnement, qui autorise à occuper le domaine public routier sans travaux touchant le sous-sol. La demande se dépose auprès du gestionnaire de la voie : le maire pour une voie communale en agglomération, l’intercommunalité, le service des routes du conseil départemental ou la direction interdépartementale des routes selon le statut de la chaussée.

Le dossier comporte un plan de situation, un plan de localisation précis et une photo de l’emplacement. Si le chantier gêne la circulation, la même fiche prévoit d’y joindre une demande d’arrêté de police de la circulation : signalisation, neutralisation d’une voie, circulation alternée. Le délai d’instruction atteint deux mois maximum et l’absence de réponse vaut refus. L’occupation donne lieu à une redevance, et l’autorisation reste précaire et révocable.

La météo tranche le reste. Vent en altitude, gel, visibilité réduite : le grutier se réfère aux abaques et à la notice du constructeur, et interrompt le levage quand les conditions sortent du domaine admis. Prévoyez un créneau de repli.

Le jour J se joue sur quatre points : un balisage qui ferme la zone d’évolution, un chef de manœuvre qui commande seul, un élingueur formé aux gestes de commandement, les autres corps d’état prévenus. Refacturée au maître d’ouvrage, la prestation se décrit ligne par ligne dans le devis de travaux.

Ce qui fait varier un devis de location

Aucun barème ne gouverne ce marché : chaque proposition se construit sur les paramètres de votre levage. Les variables qui pèsent le plus reviennent toujours.

• le type de grue et la capacité retenue, lues sur l’abaque pour votre portée ;
• la longueur de flèche, la fléchette treillis éventuelle et le contrepoids ;
• la configuration d’acheminement, porteur seul ou porteur et remorque ;
• la distance entre le dépôt du loueur et le chantier, avec l’itinéraire ;
• la durée de mobilisation, de la demi-journée à la semaine ;
• les horaires, un levage de nuit ou de jour férié se prépare autrement ;
• le transport exceptionnel et la voiture pilote pour les plus gros modèles.

Les accessoires spécifiques entrent aussi dans le calcul : palonnier adapté à une pièce longue, élingues de capacité supérieure, protections d’angle pour une cuve inox. Décrivez-les dès la demande.

Un besoin de levage qui revient chaque semaine change la question : elle devient un arbitrage de financement, que notre page sur le crédit-bail de matériel pour le BTP traite montage par montage.

Les erreurs qui coûtent un levage

Cinq défauts reviennent dans les opérations qui déraillent, et tous se corrigent en amont.

La charge sous-estimée arrive en tête : le poids théorique du plan remplace celui de la pièce livrée, accessoires oubliés. L’abaque refuse la manœuvre, la journée est perdue.

La portée mesurée au mauvais point suit de près : la distance prise jusqu’à la façade au lieu du point de pose fait basculer le besoin d’une machine à la suivante.

Le sol non reconnu produit le même effet, avec un risque plus sérieux : un patin qui poinçonne un remblai arrête tout.

La voirie demandée trop tard pèse lourd quand l’instruction court sur deux mois : la demande part dès que la date de levage se dessine. Le créneau trop court, lui, transforme une attente de livraison en immobilisation facturée.

Prochaine étape : écrivez le poids de chaque pièce avec ses accessoires, la portée au point de pose, la hauteur sous crochet et les contraintes d’accès, photo comprise. Demandez la visite de chantier, puis faites établir le plan de levage avant de bloquer une date.
